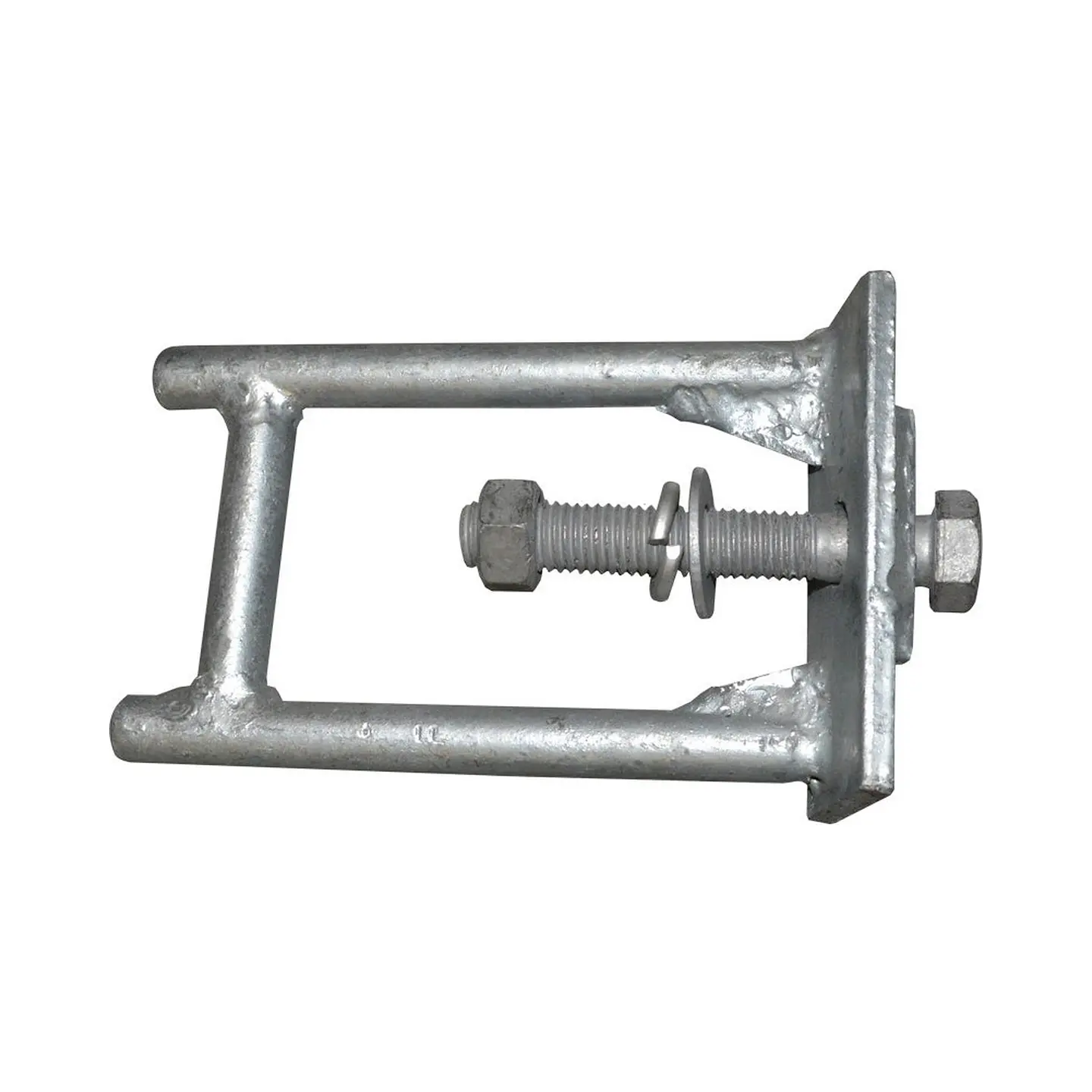

Estribo Galvanizado para Brazo Tipo L 15 kV

Estribo galvanizado para montaje y fijación de brazos tipo L en estructuras de redes aéreas compactas. Su construcción soldada incorpora dos varillas, placa superior de apoyo y perno central para formar la unión mecánica con el conjunto.

El galvanizado en caliente según ASTM A153 protege el acero en instalaciones exteriores. La ficha indica varillas de Ø16 mm, perno roscado 5/8-11 UNC y carga nominal de 300 kgf. También señala carga mínima sin deformación de 420 kgf y sin ruptura de 650 kgf.

Características técnicas

• Estribo de acero galvanizado en caliente para brazo tipo L de 15 kV. Varilla Ø16 mm. Rosca 5/8-11 UNC. Carga nominal indicada: 300 kgf.

Aplicaciones

Se utiliza en postación y estructuras de distribución de media tensión. La clase de tensión y las dimensiones deben corresponder al brazo tipo L y a la configuración de montaje seleccionados.
