Introducción
Los TAPS de un transformador son derivaciones del devanado que permiten ajustar la relación de transformación y compensar variaciones en la tensión de entrada. Se utilizan para mantener estable el voltaje de salida cuando la red entrega un valor superior o inferior al nominal.
En esta guía explicamos qué son los TAPS, para qué sirven, cómo influyen en la tensión de salida y qué consideraciones deben tomarse antes de realizar un ajuste.
¿Qué es un transformador?
Un transformador es un equipo eléctrico cuya función principal es modificar los niveles de tensión y corriente entre su entrada y salida, adaptándolos a los requerimientos de la red o de los equipos conectados. Dependiendo de su aplicación, puede elevar o reducir la tensión de suministro.

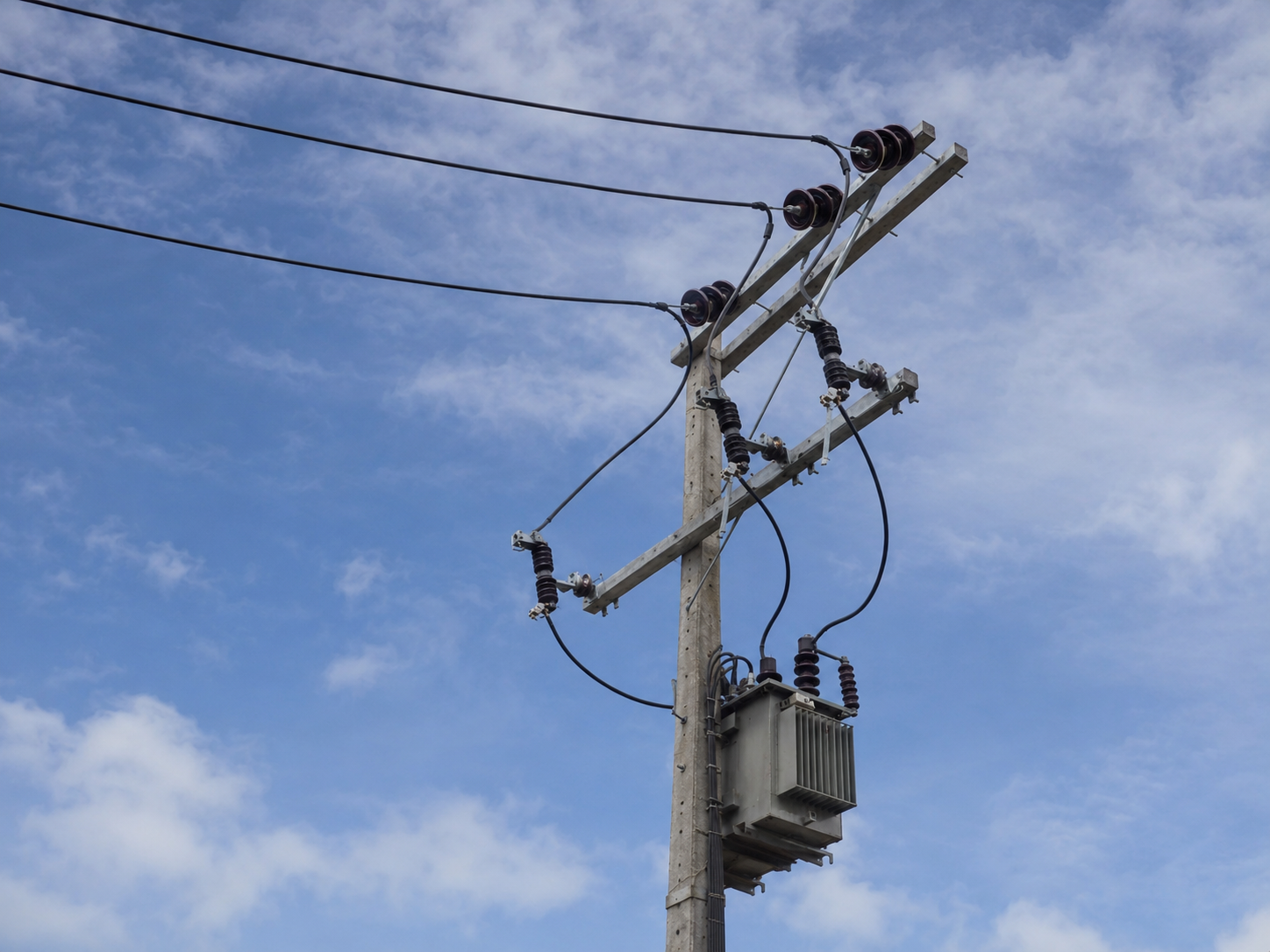

En el caso de los transformadores de distribución , su objetivo es disminuir la tensión de la red de media tensión —por ejemplo, 13,2 kV— hasta un nivel adecuado para instalaciones domiciliarias, comerciales o industriales.
¿Qué son los TAPS en un transformador?
Los TAPS, también llamados derivaciones o tomas, son puntos de conexión ubicados normalmente en uno de los devanados del transformador. Permiten modificar ligeramente la relación de transformación para compensar variaciones en la tensión de entrada.
Al seleccionar el TAP adecuado, es posible mantener la tensión de salida dentro de los parámetros requeridos por la instalación y mejorar la estabilidad del suministro eléctrico.
¿Para qué sirven los TAPS?
Los TAPS permiten compensar diferencias entre la tensión nominal de la red y la tensión que realmente recibe el transformador. Esto ayuda a mantener un voltaje de salida estable y apropiado para los equipos conectados.
Las redes de media tensión pueden presentar variaciones debido a la distancia, la carga del sistema y la caída de tensión en las líneas. Cuando el transformador se encuentra lejos del punto de alimentación, la tensión de entrada puede ser inferior a la nominal. En estos casos, el TAP permite ajustar la relación de transformación.
Ejemplo práctico de ajuste de TAPS
Consideremos una línea de distribución de 13,2 kV trifásicos. Debido a la caída de tensión en la línea, el voltaje medido en un punto distante podría ser un 5% menor, es decir, aproximadamente 12,54 kV en lugar de los 13,2 kV nominales.
Para mantener la tensión secundaria dentro del rango requerido, se debe seleccionar la posición de TAP que corresponda según la placa de datos, el diseño del transformador y las instrucciones del fabricante.
La posición seleccionada siempre debe validarse mediante mediciones y una revisión técnica realizada por personal eléctrico calificado.
TAPS utilizados en transformadores en Chile
En Chile, los transformadores de distribución se fabrican según las especificaciones técnicas de las distintas empresas distribuidoras. Entre las configuraciones más habituales se encuentran:
- Especificación CGE.
- Especificación Nacional.
- Especificación Chilquinta.
- Especificación Enel.
Cada especificación puede establecer diferentes tensiones nominales, posiciones de TAP y configuraciones. Por eso, antes de seleccionar un transformador, es importante confirmar la empresa distribuidora, la tensión de la red y las exigencias técnicas del proyecto.
Consideraciones para cambiar un TAP
- Revisar el tipo de cambiador: se debe confirmar si el transformador posee un cambiador de tomas sin carga o un sistema diseñado para operar bajo carga.
- Seguir las instrucciones del fabricante: la placa de datos y el manual indican las posiciones disponibles, sus porcentajes y el procedimiento correcto.
- Trabajar con personal calificado: la selección y modificación del TAP debe ser realizada por profesionales autorizados y utilizando los procedimientos de seguridad correspondientes.
- Medir la tensión: antes y después del ajuste se debe verificar la tensión de entrada y salida para confirmar que el transformador opera dentro del rango requerido.
- No modificar un TAP sin carga con el equipo energizado: si el transformador no cuenta con un cambiador diseñado para operar bajo carga, debe desenergizarse antes de realizar el ajuste.
Preguntas frecuentes sobre los TAPS
¿Qué significa TAP en un transformador?
Un TAP es un punto de conexión o derivación del devanado que permite modificar ligeramente la relación de transformación y, con ello, la tensión de salida.
¿Cuándo se debe cambiar la posición del TAP?
La posición debe evaluarse cuando las mediciones muestran que la tensión de entrada o salida se encuentra fuera del rango requerido. El cambio debe considerar la placa del transformador, las instrucciones del fabricante y las condiciones reales de la red.
¿Se puede cambiar un TAP con el transformador energizado?
Solamente cuando el equipo dispone de un cambiador de tomas diseñado específicamente para operar bajo carga. En transformadores con cambiador sin carga, el ajuste debe realizarse con el equipo desenergizado y siguiendo los procedimientos de seguridad correspondientes.
¿Todos los transformadores tienen los mismos TAPS?
No. La cantidad de posiciones, sus porcentajes y su ubicación dependen de del diseño del transformador, la tensión nominal, el fabricante y la especificación técnica solicitada. Esto dependerá de la compañía de distribución para la que fueron fabricadas.
Conclusión
Los TAPS de los transformadores permiten ajustar la relación de transformación para compensar variaciones en la tensión de entrada y mantener un suministro estable. La selección correcta depende de las mediciones de la red, la placa de datos, las instrucciones del fabricante y las exigencias de cada proyecto.
